Étape 1 : Testez le système actuel
Vérifiez que le système de chauffage et/ou de refroidissement fonctionne correctement avant d'essayer d'installer le nouveau thermostat.
Ne testez pas le système en court-circuitant les bornes électriques de la chaudière ou du climatiseur. Cela pourrait endommager le thermostat.
Étape 2 : Vérifiez le câblage pour confirmer le système de thermostat basse tension
Attention
: Vérifiez que le système est à 24 VAC. Si l'ancien système est étiqueté à 120 ou 240 volts ou s’il possède des serre-fils, le système est à haute tension. N'installez pas le thermostat sur un système haute tension. Pour plus d'information, consultez le manuel du produit de l'appareil ou faites défiler jusqu'à la FAQ ci-dessous pour les détails des options d'installation non compatibles.
Identifier un système à haute tension
Il possède 2 à 4 fils épais de calibre 14 sortant à l'arrière du thermostat
Les fils se connectent avec des serre-fils aux fils correspondants sortant du mur
Il est étiqueté 110v, 115v or 240v
Identifier un système à basse tension
Il possède entre 2 à 9 fils minces de calibre 18 provenant du mur et se connectant aux bornes du thermostat.
Les bornes de fil auront des étiquettes telles que C, O, W, W2, Y, Y2, R, RC, RH, G, etc.
Étape 3 : Coupez le chauffage et le refroidissement
Éteignez tous les systèmes de chauffage et de climatisation. Cela peut être fait à partir du disjoncteur ou vous pouvez couper l'alimentation de la fournaise avec un interrupteur à proximité. Utilisez un détecteur de tension pour vous assurer qu'il n'y a pas de courant sous tension.
Attention
: Ne retirez pas le thermostat existant tant que l'alimentation n'a pas été coupée au niveau du disjoncteur.
Avertissement
: Vous pouvez faire sauter un transformateur en ne fermant pas le HVAC/la fournaise lors du changement de thermostats. Si vous touchez les fils C et R ensemble, vous pouvez faire sauter le transformateur ou un fusible.
C'est peu probable, mais vous pouvez également brûler un thermostat en branchant les mauvais fils aux mauvaises bornes. Assurez-vous de ne pas faire correspondre la couleur.
Assurez-vous également de ne pas brancher la haute tension (fils noirs épais) sur le thermostat, car le thermostat pourrait être endommagé par la chaleur.
Étape 4 : Retirez le couvercle du thermostat
Retirez le couvercle du thermostat existant. Ne débranchez pas encore les fils.
Astuce
: Prenez une autre photo des fils pour documenter les connexions pour une référence facile. Ne débranchez pas les fils avant de les étiqueter.
Étape 5 : Étiquetez les fils existants
Étiquetez tous les fils existants, un à la fois, avec les étiquettes fournies. Assurez-vous que les fils sont correctement étiquetés. Si vous avez un fil non identifié, il peut être nécessaire d'identifier le fil où il se connecte à l'équipement de chauffage ou de climatisation.
Étape 6 : Retirez le vieux thermostat
Desserrez les vis qui maintiennent les fils en place et utilisez votre pince à bec effilé si nécessaire pour déconnecter tous les fils. Les fils peuvent être étroitement connectés au thermostat existant et ils peuvent nécessiter une force supplémentaire pour être retirés. Si vous n'avez pas suffisamment de place sur le fil pour l’étiqueter, retirez-les un par un et étiquetez-les au fur et à mesure que vous les retirez. Dévissez la plaque de base du mur pour retirer l'ancien thermostat.
Astuce
: n'oubliez pas de fixer les fils pour qu'ils ne tombent pas dans le mur. Vous pouvez le faire en enroulant les fils autour d'un crayon.
Étape 7 : Installez une nouvelle plaque de base
Utilisez le niveau à bulle fourni sur la plaque arrière comme guide. Marquez où les vis iront avec un crayon à travers les trous de vis sur la plaque arrière.
Si nécessaire, utilisez la plaque de finition pour couvrir les marques ou trous laissés par l'ancien thermostat. Fixez la plaque de finition avant de fixer la plaque arrière au mur
Percez des trous avec une mèche de 3/16 po pour y insérer des ancrages à cloison sèche pour plus de solidité
Remarque
: Avant de percer, vérifiez que vous ne percez pas dans les fils électriques.
Étape 8 : Connectez les fils
Rebranchez les fils au nouveau thermostat en faisant correspondre l'étiquette des fils à la borne correspondante. Lors de l'insertion du fil, vous n'avez pas besoin d'appuyer sur la languette de la borne. Une fois le fil complètement inséré, tirez-le légèrement et il devrait être verrouillé en place. Prenez une photo pour référence plus tard. Ces informations seront nécessaires lors de la configuration du thermostat.
Assurez-vous que chaque fil est dénudé à ⅛ po avant de connecter
Si vous faites une erreur en connectant le mauvais fil à une borne, appuyez sur la languette de la borne avec un stylo pour libérer le fil
Remarque
: N'appuyez pas trop fort sur la languette de borne et utilisez votre pince pour retirer le fil.
Si vous avez un fil R, connectez-le à RH

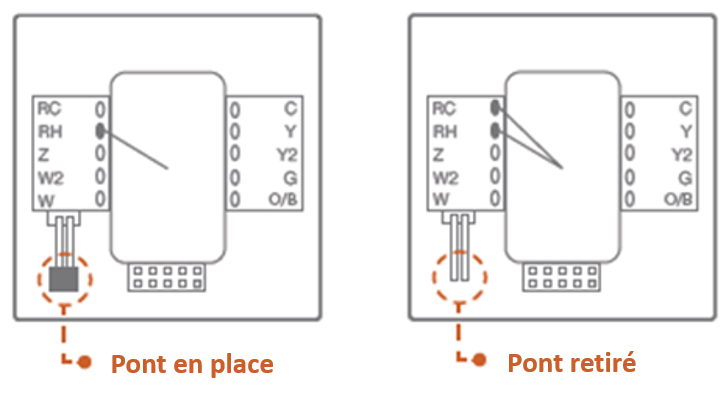

Si vous avez un fil RH & RC, retirez le pont noir dans le coin inférieur gauche de la borne de la plaque arrière avec une pince à bec effilé (voir figure ci-dessous)
Si vous avez des fils supplémentaires, ne les installez pas dans le nouveau thermostat. Veuillez contacter votre professionnel HVAC local pour une assistance supplémentaire
Remarque
: Le fil C n'est pas nécessaire pour terminer l'installation d'un thermostat. Il fournit une tension constante de 24v au thermostat. Si le fil C est là, nous l'utilisons avec les batteries comme sauvegarde.
S'il n'y a pas de fil C, vous pouvez utiliser le thermostat intelligent uniquement avec des piles. Il existe de nombreux cas où les maisons plus anciennes n'ont que les fils RH et W. Le thermostat fonctionnera uniquement avec des piles et ne déchargera pas les piles. Elles dureront jusqu'à un an, peut-être plus selon l'utilisation.
Étape 9 : Installez les piles
Le thermostat peut être alimenté par piles ou 24 VAC. Si un transformateur mural est utilisé pour alimenter le thermostat, connectez entre C et RH. Assurez-vous que les piles sont installées en respectant les marquages de polarité spécifiés sur le thermostat.
Étape 10 : Fixez le thermostat intelligent
Vérifiez que tout excès de fil est rentré dans le mur pour laisser de la place au thermostat pour qu'il soit positionné contre la plaque arrière. Appuyez fermement le corps du thermostat sur la plaque arrière fixée au mur. Assurez-vous que les broches du corps sont correctement alignées avec l'en-tête fixé à la borne sur la plaque arrière. Ne pas le faire pourrait endommager le thermostat.
Étape 11 : Remettez sous tension
Rétablissez l'alimentation de tous les systèmes de chauffage et de climatisation. Cela peut être fait au niveau du disjoncteur.

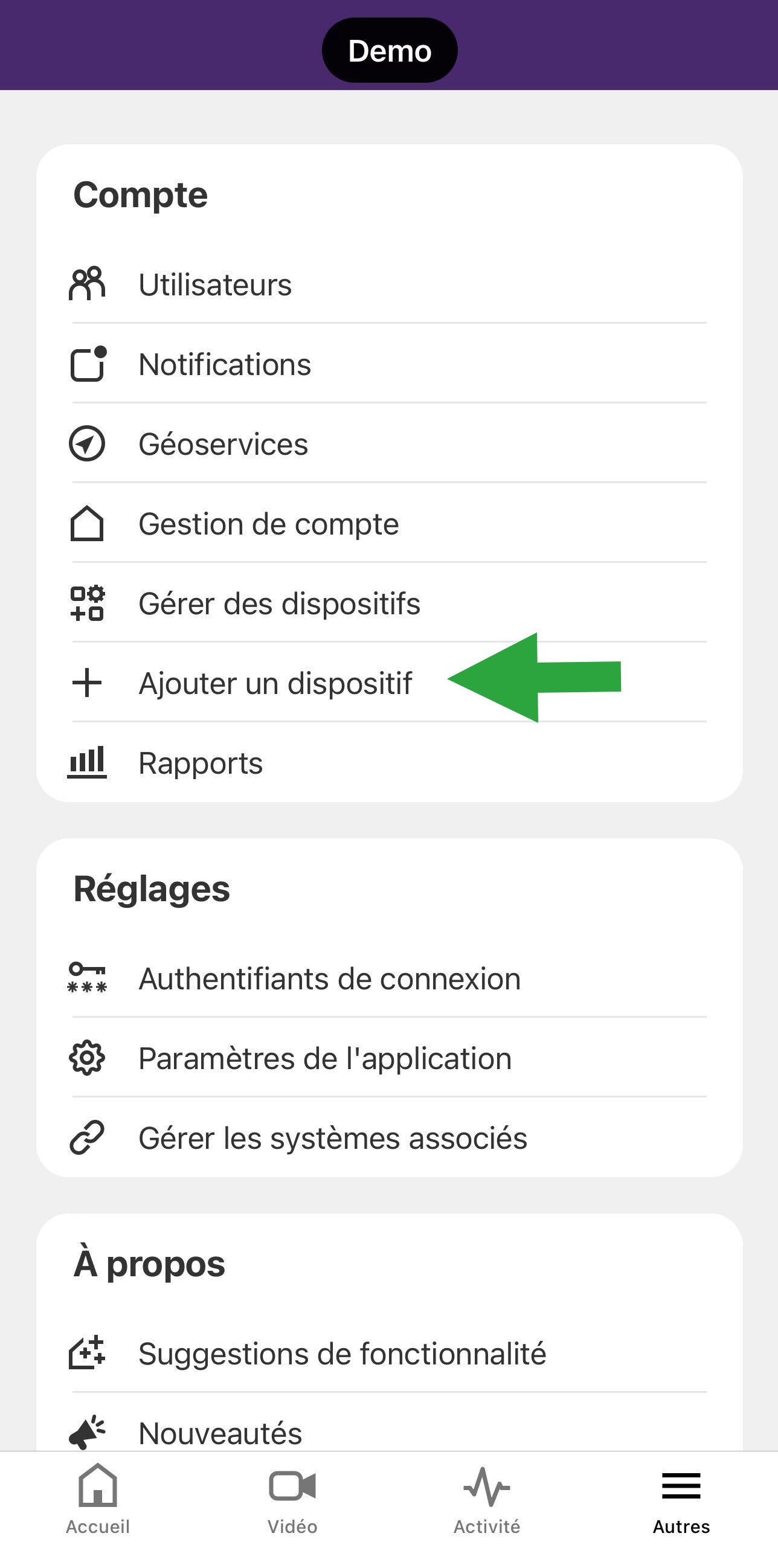

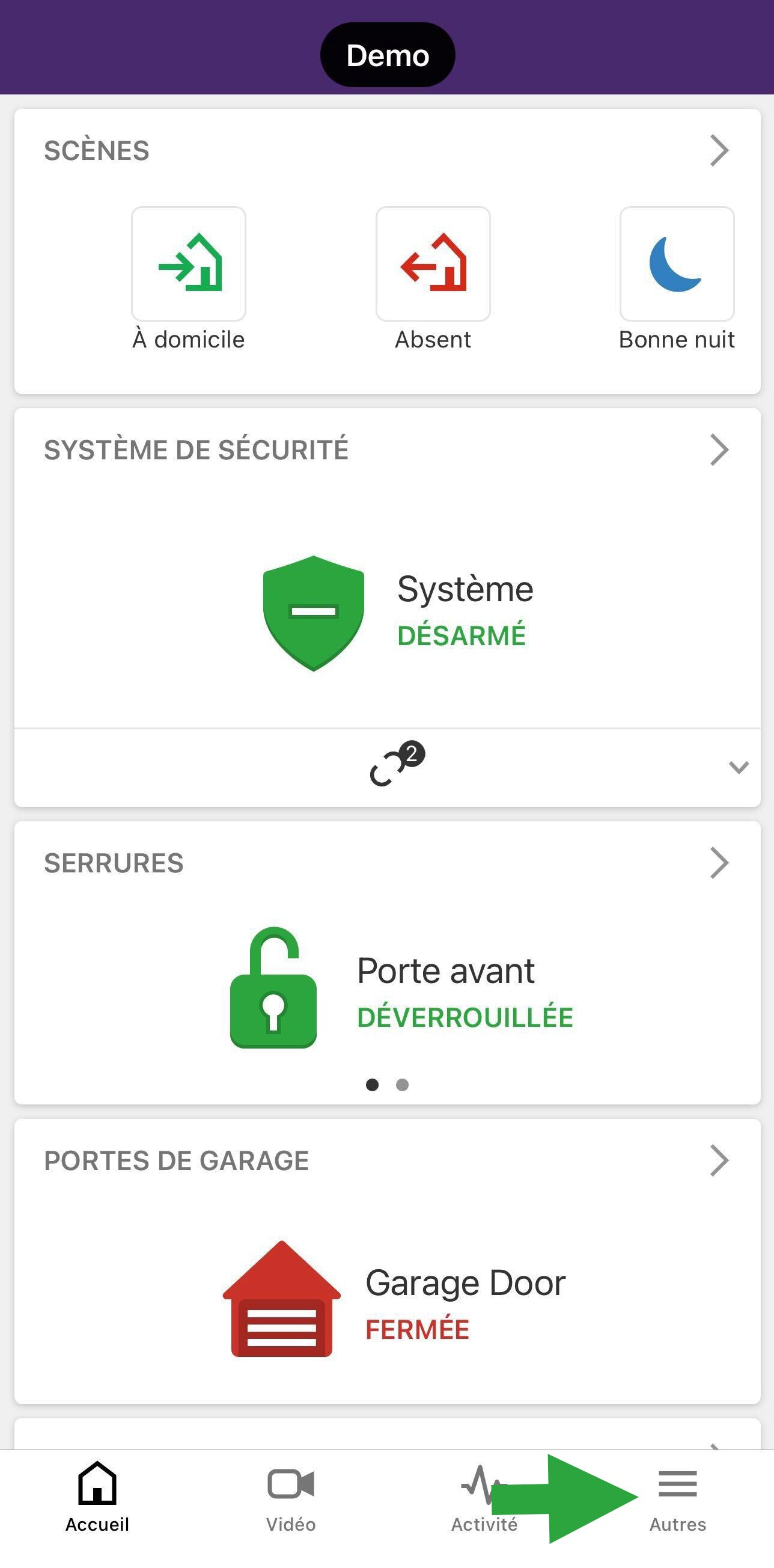

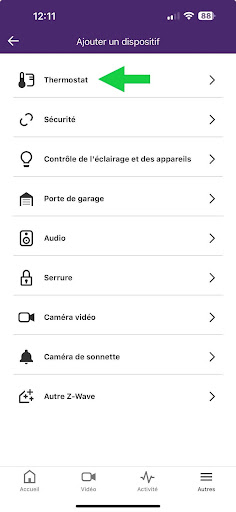

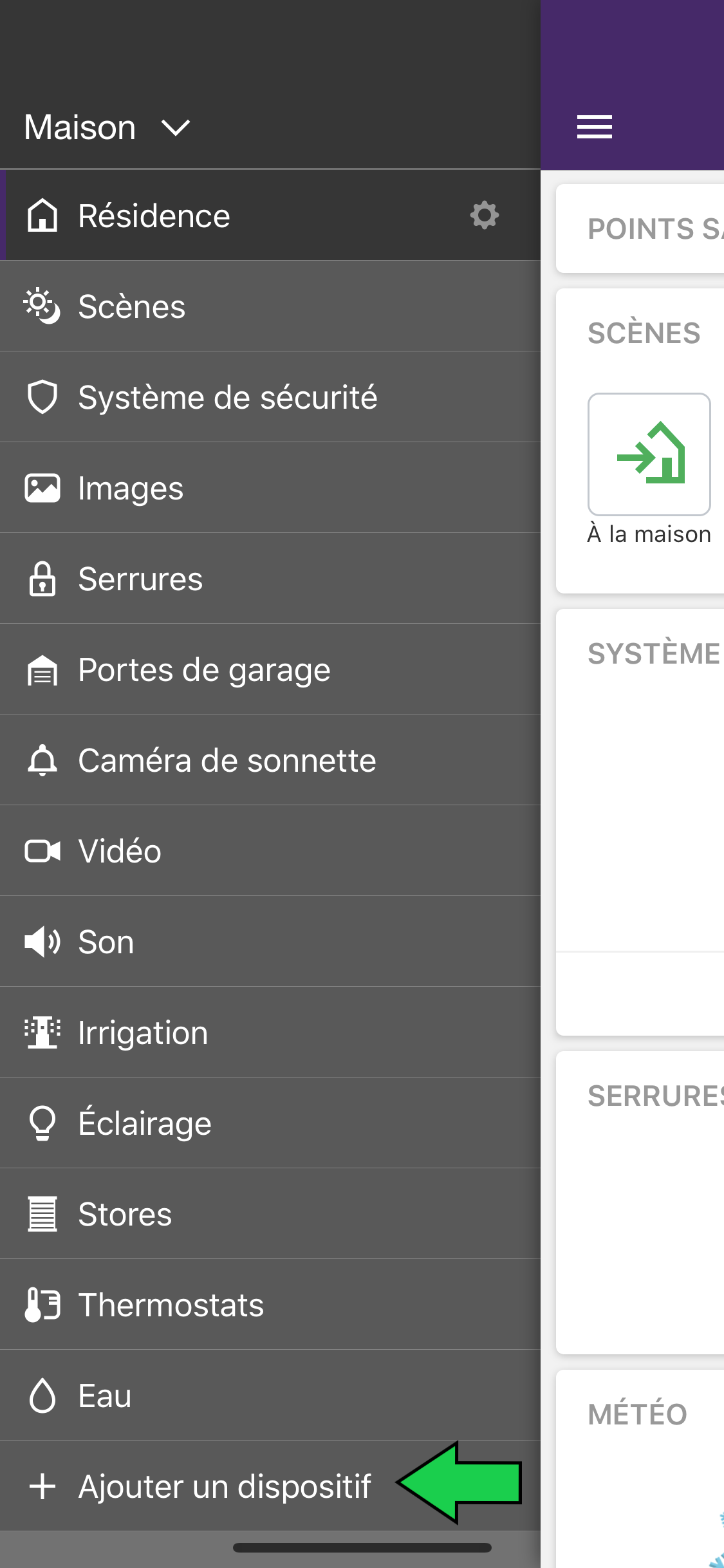

Étape 12 : Connectez votre thermostat intelligent au panneau de commande ou passerelle domotique
Suivez les étapes appropriées ci-dessous pour connecter le thermostat intelligent au panneau de commande principal au passerelle domotique en fonction du système avec lequel vous travaillez.
