Installation de votre ouvre-porte de garage intelligent
Instructions pour configurer votre ouvre-porte de garage intelligent à l'aide du contrôleur de porte de garage intelligent ou de l'application Maison connectée de TELUS.
Liste pré-installation
Avant de commencer, assurez-vous que votre porte de garage est compatible avec votre ouvre-porte de garage intelligent.
Cliquez ici
pour en savoir plus.Pour installer l'ouvre-porte de garage intelligent, vous aurez besoin des outils suivants :
- Tournevis ou perceuse électrique
- Marteau
- Échelle
Pièces d’équipement incluses dans la boîte
- Contrôleur d’ouvre porte de garage
- Plaque de montage adjustable
- Capteur d’inclinaison et collant
- Bloc d’alimentation
- Support de retenu pour bloc d’alimentation
- Attache-câbles, vis et ancrages, boulons et écrous
Spécifications
- Peut uniquement être installé sur les portes de types sectionnelles (qui s’enroule). Ne pas installer sur les portes de garage conçues en 1 seule pièce.
- Température d’opération : -20° à 50°C
- Distance de fonctionnement du détecteur d’inclinaison : 100 pouces du contrôleur en ligne directe (sans obstacle)
Installez votre appareil avec l’application mobile
- Branchez l'ouvre-porte de garage intelligent dans une prise près du panneau de contrôle
- Connectez-vous à l'application Maison connectée de TELUS sur votre appareil mobile. Vous n'avez pas l'application ou vous ne parvenez pas à vous connecter?Cliquez ici pour en savoir plus

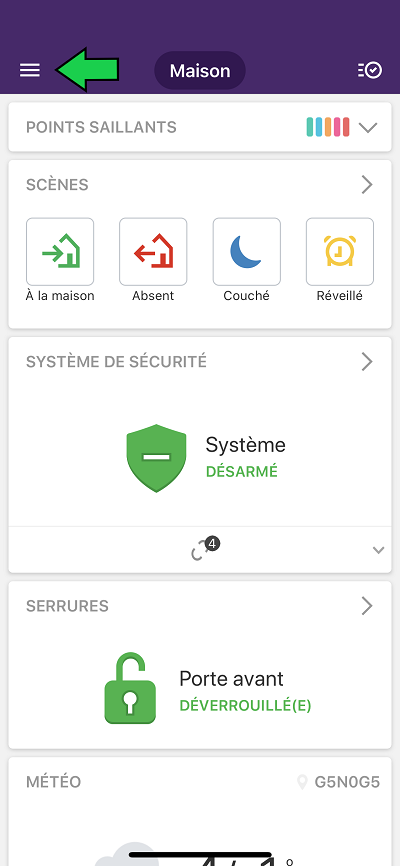

- SélectionnezMenudans le coin supérieur gauche

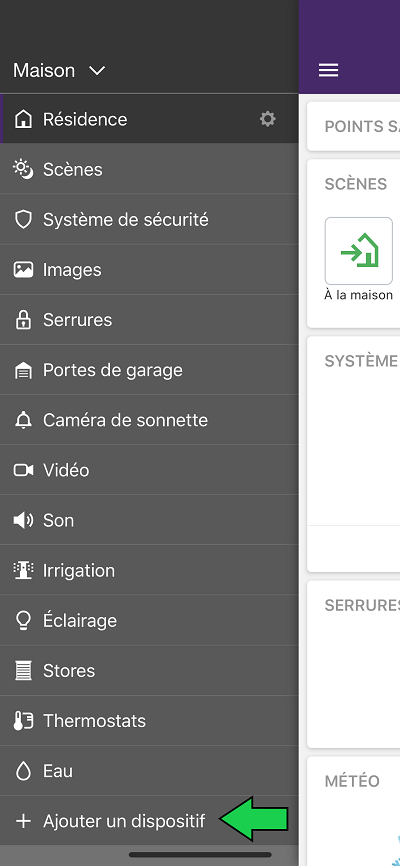

- Sélectionnez+ Ajouter un dispositif

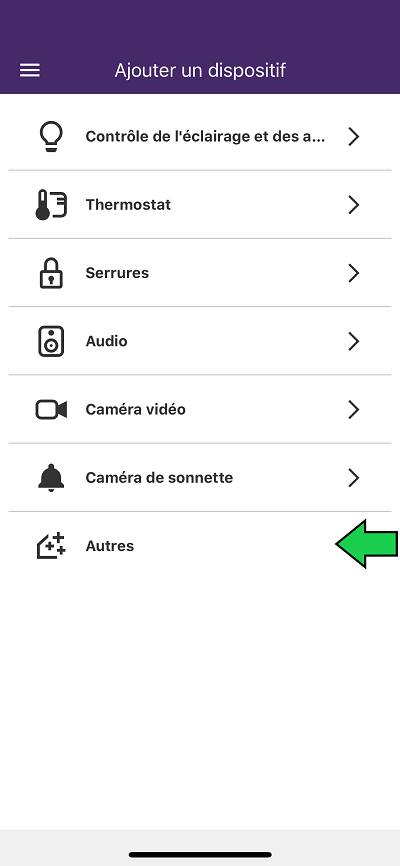

- SélectionnezAutres
- Si vous installez un panneau de contrôle, assurez-vous qu’il est déverrouillé et affiche l'écran d'accueil avant de continuer
- SélectionnezCommencer l'installation
- Veuillez patienter pendant que le système se prépare pour l'installation. Une fois que votre système est prêt à ajouter votre appareil, il afficheraTerminé
- SélectionnezSuivant. Votre panneau de contrôle ou votre passerelle domotique va maintenant rechercher votre appareil
- Appuyez une fois sur le bouton sur le côté de l'appareil pour le déclencher
- Remarque: Pendant ce temps, vous pouvez être invité à entrer une clé d'authentification pour continuer le processus de jumelage. Veuillez entrer les cinq premiers chiffres de la clé spécifique à l'appareil qui sont généralement imprimés sur l'emballage ou qui se trouve directement sur l'appareil.
- Votre panneau de contrôle indiquera que votre appareil a été ajouté au réseau avec succès. Le voyant DEL Z-Wave de votre passerelle domotique clignotera rapidement puis restera allumé pour indiquer que l’appareil a bien été ajouté au réseau
- Saisissez un nom pour votre appareil et sélectionnezSuivant. Félicitations, vous avez ajouté avec succès votre nouvel appareil à votre compte.
- SélectionnezAjouter pluspour installer des périphériques supplémentaires ou sélectionnezTerminédans le coin supérieur droit pour terminer le processus d'installation
Installation du contrôleur de porte de garage intelligent dans votre maison
- Débranchez l'ouvre-porte de garage intelligent pendant l’installation
- Attachez la plaque de montage du capteur d’inclinaison sur le dernier panneau tout en haut de la porte de garage.
- Remarque: Utilisez le ruban double faces ou les 2 vis fournies (si vous utilisez le collant, nettoyez la surface au préalable pour assurer un maximum d’adhésion). Percez des trous de 1/16’’ si nécessaire. Assurez-vous que la flèche sur la plaque de montage pointe vers le haut.
- Activez le détecteur en tirant sur la languette de protection
- Installez le détecteur sur la plaque de montage. Assurez-vous que la flèche sur le détecteur pointe vers le haut
- Installez le contrôleur de l’ouvre porte de garage au-dessus de l’ouvre porte de garage ou fixez-le sur les supports de métal à l’aide du support de montage fourni.
Ensuite, montez votre ouvre-porte de garage intelligent au plafond au-dessus de votre ouvre-porte de garage :
- Utilisez les quatre vis et ancrages pour installer l’appareil au-dessus de l’ouvre porte de garage
- Marquez avec un crayon ou votre tournevis les 4 trous au plafond, là où sera installé l’appareil
- Pré-percez les quatre trous au plafond avec une mèche de 3/16”
- Insérez doucement les quatre ancrages dans les trous avec un marteau
- Installez le contrôleur de l’ouvre porte de garage intelligent au plafond avec les vis fournies
- Remarque: Il est préférable d’installer l’appareil au plafond près de l’ouvre porte de garage et d’une prise d’alimentation (voir image ci-dessous)
Pour fixer l’appareil aux supports de métal à l’aide du support de montage, suivez ces étapes :
- Sécurisez la plaque de montage à l’appareil avec la vis fournie. La plaque de montage peut être fixée à l’appareil de trois différentes manières
- Utilisez les boulons et écrous fournis pour fixer la plaque de support à la structure de métal de la porte de garage. Assurez-vous que l’appareil n’entre pas en contact avec les pièces mobiles de la porte de garage et que la lumière d’avertissement de l’appareil est visible
Ensuite, connectez les fils :
- Connectez les fils du contrôleur intelligent aux terminaux sur l’ouvre porte de garage du bouton d’ouverture manuelle de la console murale. Les terminaux de connexion peuvent être nommés
PWC,WC,Push ButtonouRed and White. Le nom des terminaux varie en fonction des modèles - Branchez le cordon d’alimentation dans la prise d’entrée d’alimentation du contrôleur
- Retirez les vis de la plaque pour la prise d’alimentation 120VAC existante. Sécurisez le support de retenu à la plaque pour prise avec les vis fournies. Insérez le bloc d’alimentation sur le support de retenu tout en le branchant dans la prise d’alimentation.
Connectez le contrôleur intelligent au mécanisme de votre porte de garage :
- Restaurez le courant de votre ouvre porte de garage
- Pour synchroniser le système, appuyez manuellement sur le bouton de votre ouvre porte de garage pour manuellement ouvrir et fermer la porte
- Utilisez votre panneau de contrôle ou l’application Sécurité Maison connectée pour activer l’ouvre porte de garage
- L’appareil Z-wave va sonner et clignoter pendant 5 secondes avant que la porte ne bouge. Assurez-vous de rester à distance de la porte pendant ce temps.
Toutes nos félicitations. L'ouvre-porte de garage intelligent est maintenant configuré et prêt à l'emploi.
Dépannage de votre ouvre-porte de garage intelligent :
Pourquoi ma porte de garage ne s'ouvre ni ne se ferme complètement après l'envoi d'une commande?
Si la porte n’ouvre ou ne ferme pas complètement après une activation à distance, le contrôleur permettra à l’utilisateur de réessayer une seconde fois. Si la seconde tentative échoue, le contrôleur va se mettre en mode verrouillage.Si l’appareil est en mode verrouillage et qu’il n’accepte pas les commandes à distance, activez la porte à partir du bouton sur la console de commande murale.
Une fois que le système aura initié le mouvement de la porte de garage, il ne sera pas possible d’envoyer de nouvelle commande dans les 30 secondes afin d’éliminer la possibilité que la porte de garage « rebondisse » et endommage l’ouvre porte de garage intelligent.
