Installez votre sonnette vidéo

Imprimer le guide de la sonnette vidéo mince – PDF

Contenu de la boîte

• Sonnette vidéo
• Support de montage mural
• Vis murales
• Ancrages muraux
• Foret de maçonnerie
• Adaptateur de sonnette numérique

Vous aurez besoin :

• Téléphone intelligent ou tablette
• Tournevis
• Crayon
• Perceuse (facultative)
• Vitesse de téléversement Wi-Fi d’au moins 2,5 Mbit/s
• Alimentation basse tension (8-30 AC, 10 VA ou 12 DC)
• Boîte de carillon existante

Assurez-vous que votre sonnette actuelle est en bon état et qu’il y a un bon signal Wi-Fi à votre porte.

1. Le carillon doit se faire entendre lorsque vous appuyez sur la sonnette

   Aucun son?
   Si le carillon ne sonne pas lorsque le bouton est enfoncé, il peut y avoir un problème d’alimentation. Consultez un électricien avant de commencer le processus d’installation.
2. Vérifiez votre vitesse Wi-Fi à votre porte: La sonnette vidéo nécessite une vitesse de téléversement minimale de 2,5 Mbit/s pour fonctionner. Grâce au navigateur web de votre téléphone intelligent, visitez telus.com/testdevitesse pour déterminer la vitesse Internet.

Déterminez si le carillon est mécanique (ding-dong) ou numérique (joue une mélodie). Vous pouvez déterminer le type en regardant à l’intérieur du carillon.

Nécessite l'installation d'un adaptateur de sonnette numérique. Pour les instructions d'installation, consultez l'étape 9.

Vous n’en avez pas?
Si votre boîte de carillon n'est pas l'une des options ci-dessus ou si vous avez un système d'interphone, alors il est incompatible avec la sonnette vidéo.

1. Avant de commencer, éteignez le disjoncteur qui commande le circuit de votre sonnette
2. Vérifiez que l’alimentation est bien coupée et que le carillon ne sonne pas

1. Retirez les vis qui fixent votre sonnette au mur
2. Vérifiez s’il y a deux fils de fixés à la sonnette
   Pas de fils?
   Si la sonnette existante n'a pas de fils, elle n’est pas compatible avec la sonnette vidéo.
3. Retirez les fils de la sonnette
   • Astuce : Pliez les fils de la sonnette pour ne pas qu’ils glissent à l’intérieur du mur.

1. Placez le support de montage à l’endroit désiré, en vous assurant qu’il est de niveau
2. À l’aide d’un crayon, marquez les emplacements des trous de vis

• Si le revêtement est en bois, en vinyle ou en aluminium, passez à l’étape 8
• Si le revêtement est en stuc, en brique ou en pierre, passez à l’étape 7

1. À l’aide d’un foret de maçonnerie de 6 mm (¼ po), percez des trous pour les ancrages muraux
2. Poussez les ancrages muraux dans les trous à la main ou avec un marteau

Remarque : Si vous installez votre sonnette en utilisant la sonnette vidéo optionnelle avec plaque murale et support de montage, suivez ces instructions pour effectuer l’étape 8.

1. Insérez les fils de la sonnette dans le trou du support de montage
2. Placez le support de montage à l’endroit indiqué pour les vis
3. Vissez le support de montage dans le revêtement ou le mur

1. Dévissez les deux vis du terminal sur le support de montage
2. Insérez les fils de la sonnette dans les rainures du support de montage et enroulez-les autour des vis du terminal
   • Remarque : Les fils peuvent être connectés aux bornes sans vous soucier de la polarité.
3. Fixez les vis du terminal sur le support de montage et serrez

1. Retirez les vis de la base du support de fixation
2. Accrochez les encoches supérieures de la sonnette à caméra intégrée dans les encoches du haut du support de fixation
3. Appuyez sur la face inférieure de la sonnette à caméra intégrée pour l’aligner avec le support de fixation
   • Remarque : Si la sonnette vidéo ne se trouve pas vis-à-vis du support de montage, assurez-vous que les fils sont bien placés dans les rainures du support de montage.
4. Insérez et serrez la vis au bas du support de montage pour fixer la sonnette vidéo

Carillon mécanique : Passez à l'étape 12.

Carillon numérique :

1. Retirez le couvercle de votre carillon numérique
2. Retirez les deux fils des bornes du carillon numérique étiquetées "Transformer" et "Front"
3. Redressez les fils et insérez-les dans l’adaptateur de sonnette numérique
   • Remarque : Le choix du terminal auquel vous raccordez le câble n’a pas d’importance.
4. Fixez les fils de sortie de l’adaptateur de sonnette numérique aux bornes du carillon numérique étiquetées "Transformer" et "Front"

1. Allumez le disjoncteur qui commande votre circuit de sonnette
2. Attendez que le voyant DEL de la sonnette vidéo clignote en vert et en rouge

Le voyant clignote en orange?
Si le voyant clignote en orange, maintenez le bouton principal enfoncé pendant 60 secondes jusqu’à ce que le voyant commence à alterner du vert au rouge.

Téléchargez l'application Maison connectée de TELUS, puis connectez-vous avec vos identifiants TELUS.

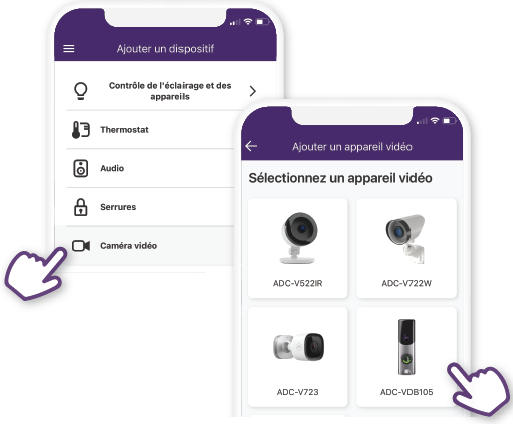

1. Sélectionnez Menu dans le coin supérieur gauche
2. Sélectionnez + Ajouter un dispositif
3. Sélectionnez Caméra vidéo
4. Sélectionnez la sonnette vidéo ADC-VDB105
5. Inscrivez un nom pour la caméra et sélectionnez Suivant

Connectez votre téléphone intelligent au réseau Wi-Fi temporaire de la sonnette vidéo. Vous pourrez ainsi ajouter la sonnette à votre réseau Wi-Fi résidentiel plus tard.

1. Sur votre téléphone intelligent, quittez l’application Maison connectée de TELUS et accédez à l’application Paramètres
2. Connectez votre téléphone intelligent au réseau Wi-Fi temporaire de la sonnette vidéo : Skybell_XXXXXXXXXX
3. Une fois que vous êtes connecté au réseau Skybell_XXXXXXXXXX, retournez à l’application Maison connectée de TELUS et sélectionnez Suivant
4. Sélectionnez Recherche de réseaux

5. Sélectionnez le nom de votre réseau Wi-Fi résidentiel dans la liste
6. Entrez votre mot de passe de réseau Wi-Fi et sélectionnez Suivant
7. Continuez de suivre les étapes de l’application jusqu’à ce que l’installation soit terminée. Cela pourrait prendre quelques minutes

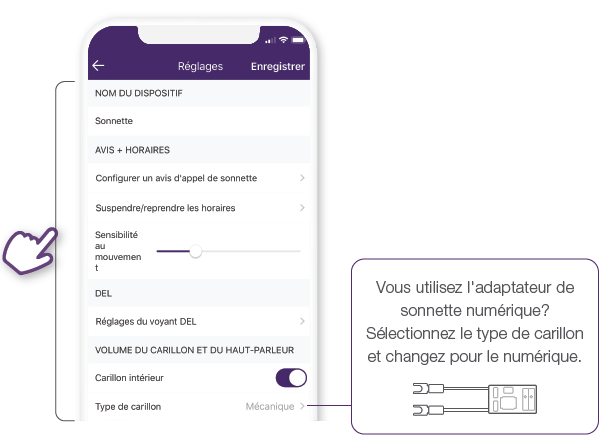

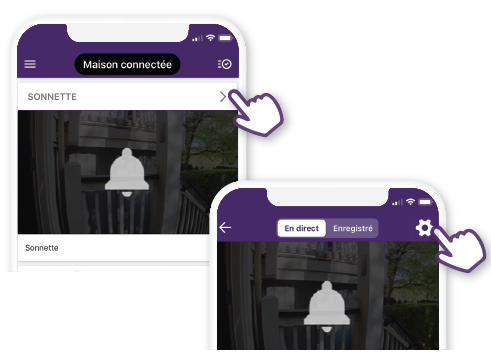

1. Ouvrez le Menu dans le coin supérieur gauche de l'application
2. Sélectionnez Caméra de sonnette
3. Sélectionnez l’icône d’engrenage dans le coin supérieur droit
4. Personnalisez les paramètres de la sonnette. Par exemple :
   • Renommer votre sonnette
   • Configurer des avis d’appel de sonnette
   • Créez ou modifiez des horaires d’enregistrement
   • Réglez la sensibilité au mouvement de votre sonnette vidéo
   • Changer les couleurs des DEL
   • Changez le type de carillon

Remarque : Si vous utilisez un adaptateur de sonnette numérique, sélectionnez Chime Type (type de carillon) et changez-le pour Digital (numérique).

Beau travail, vous avez terminé.

Pour dépanner la sonnette vidéo, visitez telus.com/SoutienCamera pour obtenir des instructions de dépannage supplémentaires.
